Разъем кабеля RF

Число Просмотр:147     Автор:редактор сайта     Опубликовать Время: 2020-07-15      Происхождение:Работает

Разъем кабеля RF


Разъем RF подключен ккоаксиальный кабельs, микрополосковые линии или другие линии передачи RF для реализации электрического соединения и разделения линий передачи или преобразования различных типов линий передачи. Это мехатронный продукт. Сегодня мы специально познакомим вас с разъемом для кабеля RF.



1. Что такое кабельный разъем RF

Название коаксиального разъема RF состоит из основного кода и кода структуры, а их середина разделена короткой горизонтальной линией. Основной код разъема RF принимает международный основной код. Наименование различных структурных форм конкретных продуктов оговаривается подробными спецификациями. Конструктивная форма представляет собой структуру ВЧ разъема.

2. Основные характеристики

(1) Импеданс: почти все ВЧ разъемы и кабели стандартизированы для импеданса 50 Ом. Единственным исключением является система 75 Ом, которая обычно используется в установках кабельного телевидения. Это также важныйРазъем коаксиального кабеля RFс согласованным волновым сопротивлениемкабель.

(2) КСВН (коэффициент стоячей волны по напряжению): в идеальном случае хорошая конструкция и реализация могут удерживать КСВН ниже 1,2.

(3) Диапазон частот: большинство радиочастотных операций находятся в диапазоне от 1 до 10 ГГц.

(4) Вносимые потери: Вносимые потери обычно составляют от 0,1 до 0,3 дБ.

(5) Рабочий цикл: рабочий цикл обычно составляет 500 или 1000 циклов.

(6) Мощность: обработка мощности определяется двумя потерями сопротивления (нагрев) и пробоем изоляции.



3. Электрические характеристики

Фактические электрические характеристики зависят от производительностикабель, контакт кабеля, геометрия разъема, контакт внутреннего проводника и т. д. Максимальная частота одной и той же оси должна быть максимальной частотой использования самого слабого компонента в линии передачи, потому что она зависит от всех компонентов. Например, частота использования определенного ВЧ-разъема составляет 10 ГГц, а частота подключенного к нему кабеля - 5 ГГц, поэтому максимальная частота использования этого компонента составляет 5 ГГц. Сочетание всех факторов определяет частоту использования всей линии передачи.

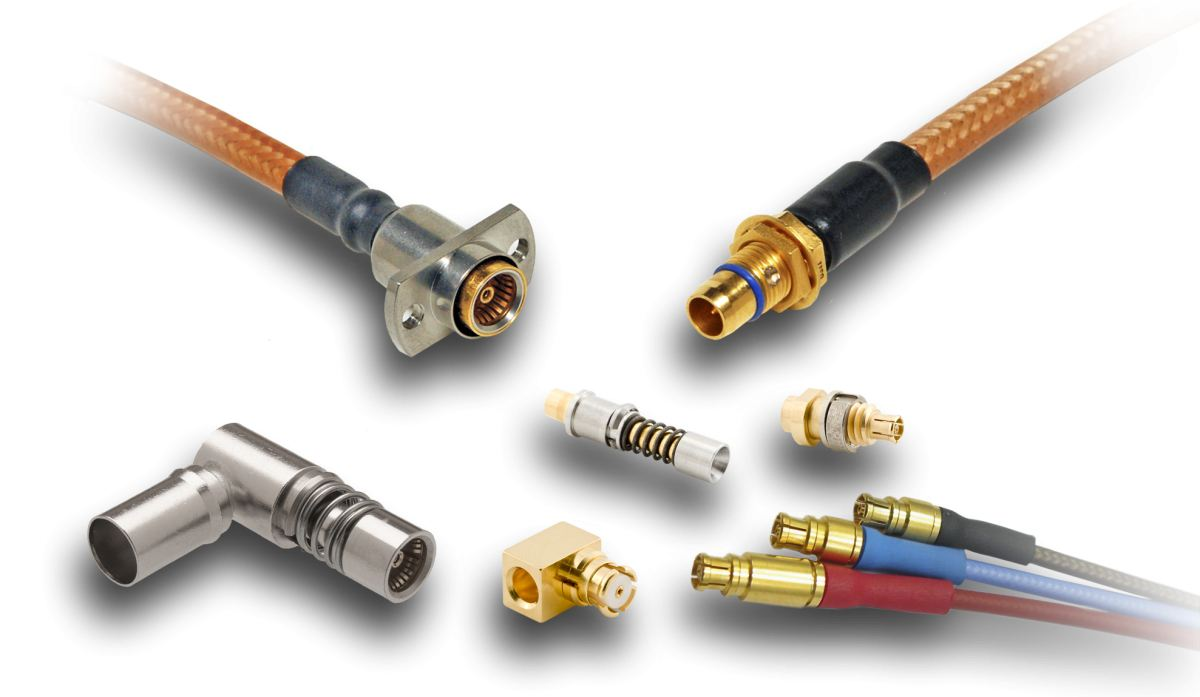

соединитель

4. Механические свойства

Методы обработки различных компонентов определяют механические и электрические свойства ВЧ-разъема. При рассмотрении механических свойств мы также должны учитывать количество и масштабы производства. Важно изучить причины, по которым конкретная производительность не является удовлетворительной. Этот анализ помогает нам избежать следующей ошибки. С другой стороны, чем меньше ВЧ соединитель, тем сложнее его изготовить, тем выше стоимость изготовления, тем хуже точность и больше ошибка. В будущих промышленных приложениях спрос на небольшие, отличные и недорогие электронные компоненты будет продолжать расти.

5. Тенденции развития

(1) Миниатюризация: с миниатюризацией всей системы объем радиочастотных разъемов становится все меньше и меньше, таких как SSMB, MMCX и другие серии. Они очень маленькие.

(2) Высокая частота: HP уже давно выпустила ВЧ-разъемы с частотой 110 ГГц. Частота отечественных распространенных продуктов не превышает 40 ГГц, частотагибкие кабелине превышает 10 ГГц, а частотаполужесткие кабелине превышает 20 ГГц.

(3) Многофункциональность: помимо работы в качестве моста, он также имеет функции для обработки сигналов, такие как фильтрация, регулировка фазы, микширование, ослабление, обнаружение и ограничение амплитуды.

(4) Низкая стоячая волна и низкие потери: они соответствуют требованиям систем оружия и точных измерений.

(5) Большая пропускная способность и высокая мощность: они в основном удовлетворяют потребности развития информационной супермагистрали.

(6) Поверхностный монтаж: в основном отвечает потребностям развития технологии SMT. И это помогает упростить проектирование структуры разводки многослойной печатной платы.
