ЧТО ВЫ ЗНАЕТЕ О КАБЕЛЬНОМ РАЗЪЕМЕ？

При сборке электронных продуктов применениекабельные соединителичрезвычайно обширен и является ключевым продуктом для обеспечения правильности и надежности передачи электрических сигналов. Есть много видовкабельные соединители, в основном делятся на низкочастотные, высокочастотные, круглые и прямоугольные. В этой статье мы кратко представимкабельные соединители.

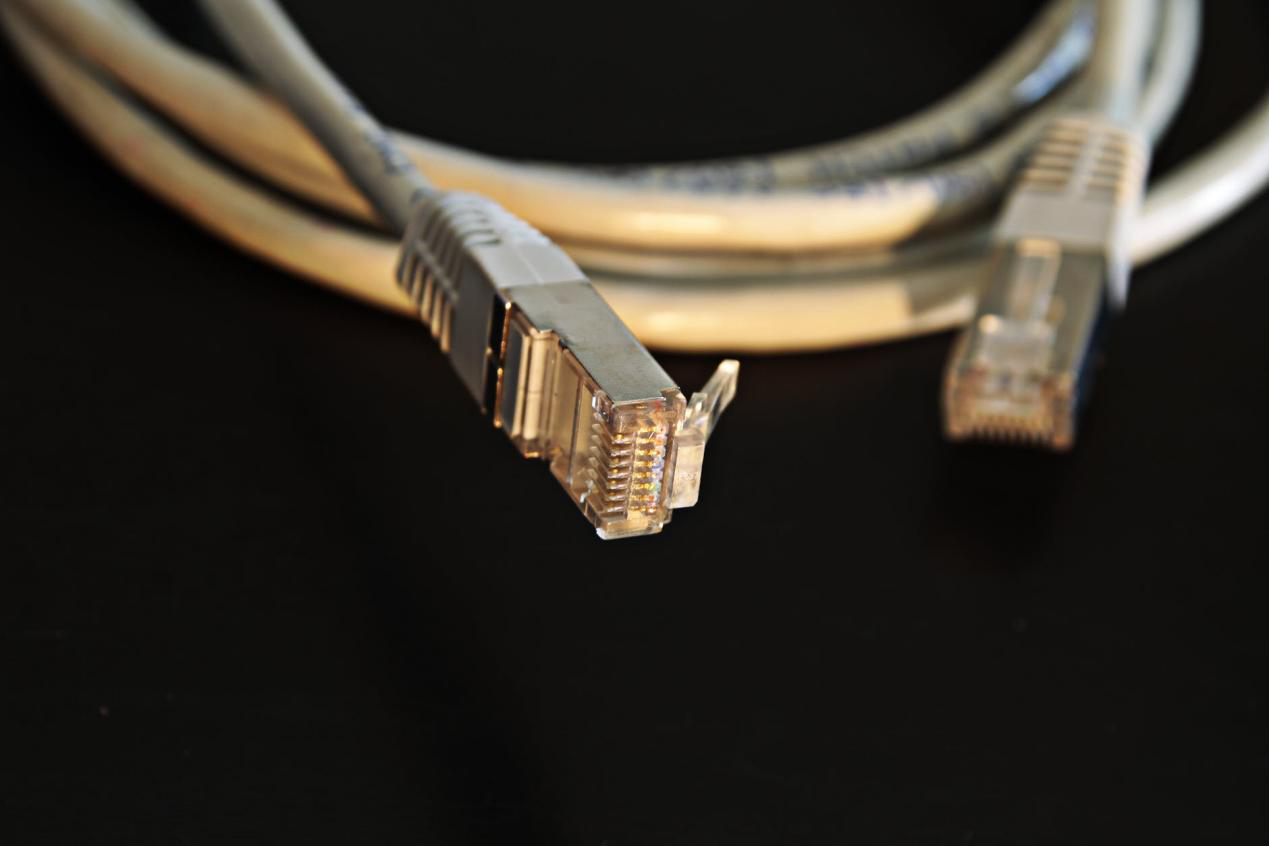

Применение кабельного соединителя

Вразъем кабеляэто устройство, специально используемое для кабельного подключения. Всоединительоблегчает внутреннее соединение фотоэлектрического передающего устройства, обеспечивает более быструю передачу сигнала и гарантирует стабильную передачу информации, такой как данные, аудио и видео. В то же время огнестойкий материал, используемый всоединителькуртка также повышает коэффициент безопасности. К тому же это удобнее во время использования. Всоединительоблегчает подключение связанного оборудования, упрощает и ускоряет соединение между различным передающим оборудованием и распределительной рамой и значительно снижает уровень потерь при передаче информации.Кабельные соединителив основном используются для передачи сигналов между различными типами цифровых переключателей с программным управлением, внутренних соединений оборудования оптической передачи и распределительных рам, а также для передачи данных, аудио, видео и другого оборудования связи.

Подготовка кабельного разъема перед обработкой

Инструменты, необходимые для осмотра, включая весы, шестигранные ключи, метчики, напильники, ручные пилы, лезвия или электрические ножи, специальные ножницы по металлу, молотки, наждачное полотно, плоскогубцы, плоскогубцы, кусачки, отвертки, медные щетки и т. Д. специальные установочные инструменты. Инструменты должны быть готовы и целы.

Процесс установки кабельного разъема

1. Разберитесоединительи последовательно разбирайте съемные части.

2. Исправьтекабельконец, прибейте его к пластине вала и удлините конец на 200-300 мм. Конецкабельнаклонен вниз и составляет угол около 30 ° -45 ° с горизонтальным направлением.

3. Снимите участок около 45 мм.кабельножны с ручной пилой или ножом электрика. Поперечное сечение должно быть прямым.

4. Равномерно нанесите герметик на стык между поверхностью оболочки и внешним проводником, а затем поместитесоединительзадняя крышка, прокладка и уплотнительное кольцо накабельДля того, чтобы. Установитесоединительрукав на внешнем проводе со снятой оболочкой, который приближается к концу оболочки кабеля.

5. С помощью медной щетки удалите порошок оболочки и медную стружку, оставшуюся на кабельной головке.

6. Отрежьте лишний внешний провод из смятой медной трубки специальными ножницами по металлу примерно в 2 мм от конца соединительной муфты. Используйте острогубцы, чтобы развернуть внешний проводник смятой медной трубы наружу, и слегка постучите подходящими инструментами, такими как плоскогубцы и молотки, чтобы сделать его ровным по торцу внешнего кожуха. Обратите внимание, что фланец должен быть равномерным и круглым.

7. Используйте плоскогубцы, напильники, абразивную ткань и другие инструменты для удаления острых углов и гладких заусенцев.

8. Для гладкого внутреннего проводника из медной трубки используйте ручную пилу, чтобы отпилить изоляционную ленту и внутренний провод, выступающий из внешнего проводника. Воспользуйтесь напильником, чтобы сплющить конец медной трубки внутреннего проводника, удалите углы и постучите до глубины, которая должна быть совместима с длиной узла внутренней направляющей. Для внутреннего проводника смятой медной трубы отрежьте изоляционную ленту, выступающую из внешнего проводника, с помощью клещей для воды и используйте специальные ножницы для металла, чтобы отрезать соответствующую длину внутреннего проводника.

9. Навинтите узел внутреннего проводника на медную трубку внутреннего проводника. Внутренний провод гладкой медной трубы должен быть затянут кусачками. Для внутреннего проводника смятой медной трубки навинтите резьбу, соединенную с узлом внутреннего проводника, с внутренним проводником примерно на 2 мм, и осторожно постучите по внутреннему проводнику подходящим инструментом, например, плоскогубцами или молотком, и переверните узел внутреннего проводника. внутрь, делая его завернутым во внутренний проводник.

10. Соедините узел внутреннего проводника, узлы крепления внутреннего и внешнего проводника, узел внутреннего проводника и внешний кожух по порядку, затяните и надежно установите их.

11. Соберите уплотнительное кольцо, прокладку и заднюю торцевую крышку по порядку, затяните заднюю торцевую крышку и соединительную втулку гаечным ключом и сотрите излишки герметика.

12. Вставьте заглушку во внутренний проводник.

13. Установите уплотнительное кольцо и защитную крышку разъема, подсоедините и закрепите соединительными зажимами. Отвинтите защитный колпачок надувной горловины на внешней оболочке, чтобы накачать кабель. Заполните его сухим воздухом и доведите давление воздуха до 0,05-0,2 МПа. По прошествии 24 часов давление воздуха поддерживается на уровне более 90% от значения давления нагнетаемого воздуха.

В общем, кабельные разъемы - очень ответственные соединительные устройства. Надеюсь, вы сможете узнать об этом вкратце после прочтения. Если вам интересно, нажмитеhttp://www.cnkefa.com/
